陳黨線河南村西段改建工程K0+335 西巴漏河大橋跨徑布置為 17+3×35+17m，共一聯，橋梁全長 146.08m，交角 90，橋寬 16m。上跨跨西巴漏河采用跨徑 35m 裝配式預應力混凝土小箱梁，梁高 1.8m，布置 3 片中梁和 2片邊梁，橋面采用 10cm 厚瀝青混凝土橋面鋪裝+防水層+10cm 厚 C50 混凝土橋面現澆層。上跨西巴漏河兩側道路采用跨度 17m 波紋鋼組合橋面板組合橋梁，梁高 1.041m，布置 7 片焊接工字鋼主梁，采用波紋鋼-混凝土組合橋面板，橋面采用 10cm 厚瀝青混凝土橋面鋪裝+防水層。

2021年11月14日工字鋼縱、橫梁組裝完畢，經過驗收合格，下一步開始，工字鋼縱梁和波紋鋼-混凝土組合橋面板施工，與施工單位、省交通規劃設計院統一制定下一步施工工序：工字鋼縱梁與波紋鋼板工廠加工組裝-現場吊裝-連接部位檢查及焊接-組合橋面板鋼筋及混凝土部分施工-澆筑瀝青混凝土鋪裝及安裝附屬設施-成橋。波紋鋼-混凝土組合橋面板混凝土強度達到設計強度100%前，禁止任何車輛從橋上經過。

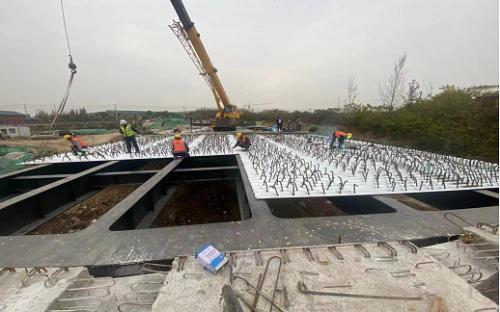

工字鋼縱梁與波紋鋼板組裝：精確定位工字鋼縱梁頂板與波紋鋼板連接位置，按焊釘焊接尺寸進行打孔，孔位采用焊釘對工字鋼縱梁和波紋鋼板進行連接組裝。橋面板內的剪力連接件固定于波紋鋼板上，內外側均配套設置固定螺帽，梅花形布置。

焊釘焊接工作必須由經過焊釘焊接培訓、考試合格的焊工擔任。

焊接工作必須嚴格按焊釘焊接工藝評定要求執行。圓柱頭焊釘應平位施焊，在焊縫金屬完全凝固前不得移動焊槍。

焊釘應有均勻的質量和狀態，無折皺、傷痕、裂紋、扭曲、彎曲或其它損傷缺陷。成品應按冷拔、冷軋或機加工制成。到現場后，為保證工程質量，需對焊釘?shù)耐庥^、形狀、尺寸、焊縫、化學成分及機械性能進行抽驗。

焊接前，圓柱頭焊釘及焊接部位應除去鐵銹、氧化鐵皮、油污、毛刺、水分等不利于焊接的物質，瓷環應按規定要求烘干使用。
