2022年年中開始接收河辛線互通設計相關資料，目前河辛線互通初步設計工作完成。河辛線互通主線為G308，設計速度80km/h,雙向四車道斷面，路基寬度25.5m（0.75m土路肩+3.5m硬路肩+2×3.75m行車道+2m中間帶+2×3.75m行車道+3.5m硬路肩+0.75m土路肩）；被交路為S227河辛線，設計速度80km/h，雙向四車道斷面，路基寬度25.5m（0.75m土路肩+3.5m硬路肩+2×3.75m行車道+2m中間帶+2×3.75m行車道+3.5m硬路肩+0.75m土路肩）。現有橋梁跨徑為3×20m，橋跨不滿足布設雙向四車道一級公路斷面尺寸條件；現有立交匝道最小半徑R=15m，不滿足設計速度40Km/h現行規范要求，綜合分析后對現有互通拆除，新建全苜蓿葉互通。

現有河辛線互通

河辛線互通初步設計過程中，非機動車道繞行方案是該互通的難點，針對非機動車道繞行提出兩種方案：方案一，G308下穿河辛線位置處，縱斷下挖。非機動車道設置在匝道外側，不在互通范圍內設置南北向非機動車道通道，南北向通行需繞行至平交口或中央分隔帶開口處；方案二，在河辛線上跨G308位置處抬高縱斷，設置南北向非機動車道通道。非機動車道設置在匝道外側，在互通范圍內主線及被交路上均設置通道，東西、南北向非機動車道均可通行。

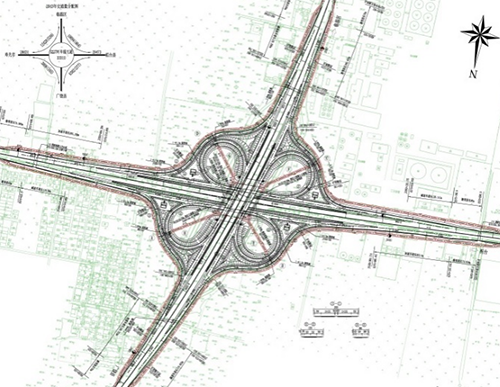

非機動車道繞行方案一

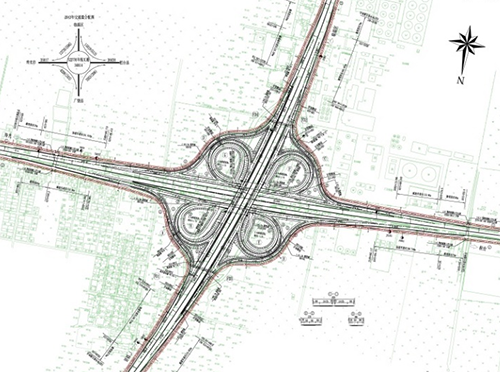

機動車道繞行方案二

方案一主線未抬高，平縱指標較好，擋墻設置段落較短，總體造價較?。环桨付骶€(xiàn)縱斷抬高，被交路需抬高約5m，受占地規模影響，匝道外側基本上均需設置擋土墻，互通造價與可研估算相差巨大，且擋墻高度較高，擋墻外側即為非機動車道，存在較大安全隱患。綜合比選后，該互通確定選用方案一的非機動車道繞行方案。

河辛線互通設計過程中根據繞行方案多次修編，由初次的跨線橋跨徑3*30m，改為4*25m，再改為4*30m，再次改為30m+35m+35m+30m，最后確定4*25m，經過這段時間的工作經歷，一是感概領導們對非機動車道通行的重視，也是對老百姓生活出行便利的重視；更加意識到地方互通與高速路互通設置的區別，地方互通不僅要考慮設計指標滿足規范要求，更要綜合考慮當?shù)胤菣C(jī)動車出行的需求。
